ОТРЕЗКА И ОБРАБОТКА КАНАВОК: ВАЖНО ЗНАТЬ

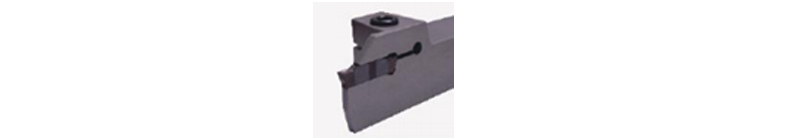

Отрезка и обработка канавок - это отдельно выделенный раздел
токарной обработки, объединяющий широкий спектр различных операций, требующих
специально разработанного инструмента, который иногда возможно использовать и
для обычного точения. Ниже мы попытаемся дать полезные рекомендации по
операциям отрезки и обработки канавок.

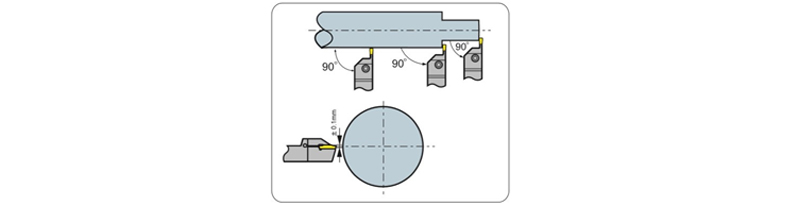

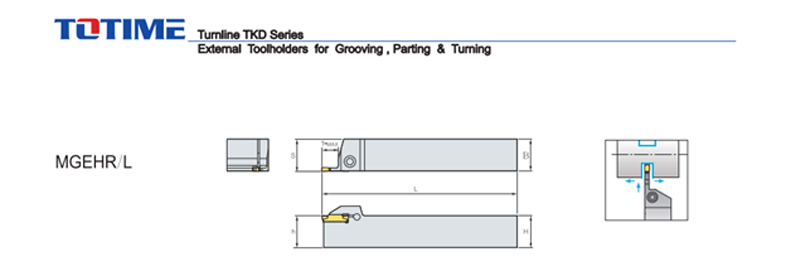

Регулировка высоты кромки при обрезке и
обработке канавок
· Установите резец так, чтобы он находился под углом 90° к
заготовке. Таким образом обеспечивается высокая чистота обработки поверхности и
снижается риск колебаний.
· Установите резец по центру оси с допуском ± 0,1 мм.,
особенно при обработке заготовок небольших диаметров. Таким образом достигается
наибольший ресурс стойкости инструмента, уменьшается усилие резания и
образования заусенцев.
Отрезка
· Снижение подачи на 30% при приближении резца к середине
заготовки продлевает ресурс стойкости пластины.
· Следует выбирать резец с наименьшим вылетом для
предотвращения вибрации и отклонения инструмента.

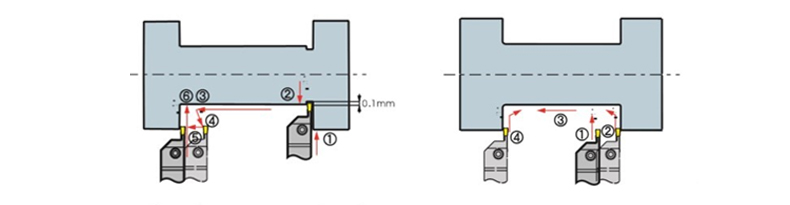

Продольное точение, профильная обработка
· Последовательность обработки 0,5 мм: радиальная подача на
необходимую глубину резания (макс. 0,75 x ширины кромки режущей пластины),
радиально отвод на 0,1 мм, продольная обточка до следующего упора, диагональный
отвод наружу на 0,5 мм до начальной точки, радиальная подача на необходимую
глубину подачи и т.д.
· При проточке основания канавки или снятия фаски следуйте
прилагаемым технологическим операциям. Это уменьшает отклонение инструмента и
препятствует выкрашиванию режущей кромки.
Торцевая обработка
Черновая обработка
· Точение ведется от большого ? к оси. При отводе резца рекомендуется слегка поменять его угол (1).
Обработка канавок
· Глубина резания при осевой подаче меньше чем 0,75 x S (Ширина кромки). Если ширина канавки больше чем глубина, следуйте приведенным на рисунке технологическим операциям. Если глубина канавки больше чем ширина, следует вести проточку канавками (2) отдельными операциями на необходимый ?.
Чистовая обработка
· Для чистовой обработки следует первоначально обточить внешний ? основание. Затем следует обточить внутренний ? до необходимого размера как показано на рисунке (3).
Внутренняя обработка
· Порядок обработки согласно рисунку. При обработке глухих
отверстий для лучшего схода стружки следует работать изнутри наружу.
