Настройка токарного инструмента

Хорошее качество точения, главным образом, зависит от инструментальной системы и инструментального материала.

Вылет

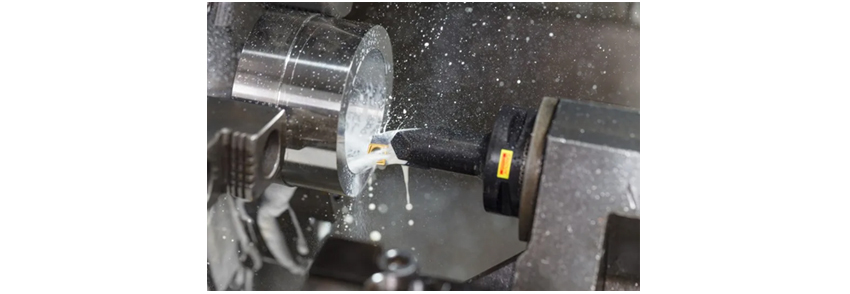

Для оптимальной наладки токарного инструмента используйте державку с максимально коротким вылетом во избежание возникновения вибрации. Мы рекомендуем использовать контршпиндель или заднюю бабку в качестве опоры (при наличии).

При обработке с большим вылетом очень важно правильно установить оправку для обеспечения достаточного зажимного контакта. Рекомендуемая длина закрепления равна 4 × D. Это обеспечивает стабильность инструмента.

Цилиндрические расточные оправки и адаптеры могут закрепляться в разрезных втулках. Большие расточные оправки могут закрепляться с помощью двух разрезных втулок.

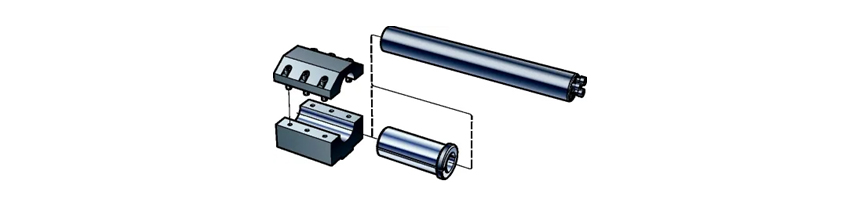

Инструмент в сборе с разрезной втулкой

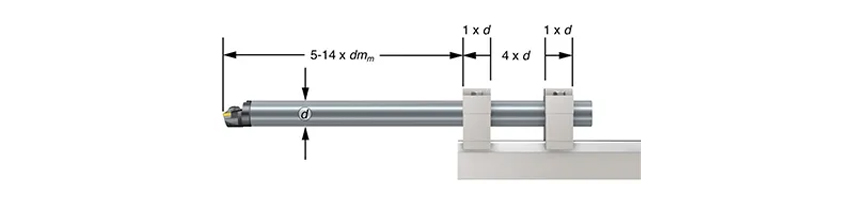

Инструмент, закреплённый в двух разрезных втулках

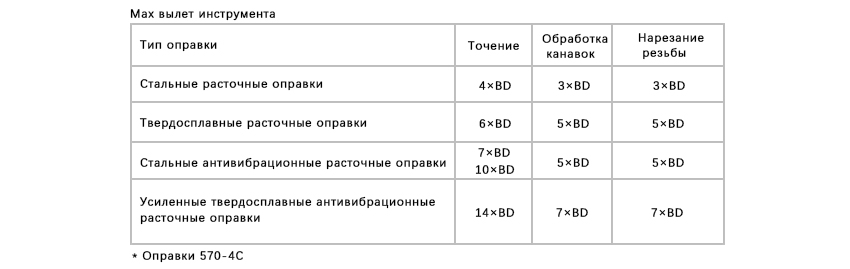

Max вылет инструмента

Важными факторами для оптимальной работоспособности расточной оправки являются контакт, конструкция и размерная точность инструмента и держателя. Максимальная стабильность достигается с держателем, который полностью охватывает оправку. Призматические V-образные держатели и цилиндрические держатели с закреплением винтами не рекомендуются для крепления оправок.

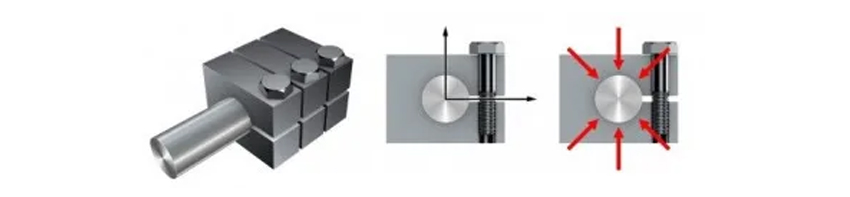

Держатель, полностью охватывающий оправку

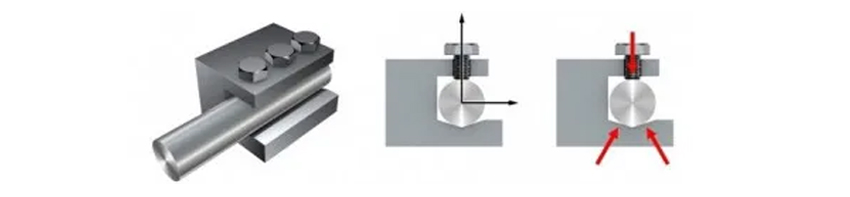

V-образный держатель

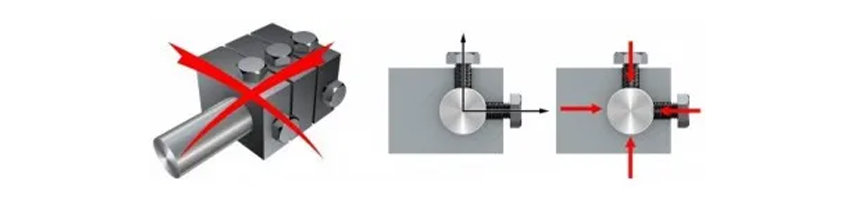

Цилиндрический держатель с винтами
